一、产品概述

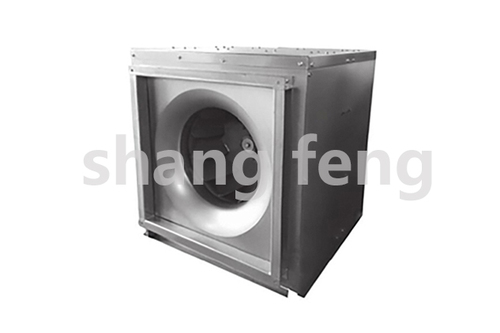

1.1. KDNB型无蜗壳离心风机是一种叶片为后倾式箱形离心风机，产品由低噪声后倾叶片式离心风机叶轮、电机、消声型箱体、支架等组成。根据安装位置的不同提供不同的角度的进出风口位置，以满足用户不同的安装需要。采用电机内置式安装，减小声源噪声。主要用于通风换气。
1.2.风机按直径分为300~1000mm十种规格，系列风量为3300~46000m3/h，全压为220~2500Pa。风机分单速和双速，双速风机配用双速电机，实现两档调速，可满足用户对不同工况点性能调节的需要，风机也可配用变频电机和变频控制器，实现变频调速，建议调节频率锁定在25Hz~50Hz。
1.3.为适应不同场所噪声的要求，风机均可配不同长度的消声器，也可将风机消声型箱本加厚，以降低风机噪声。
二、产品工作条件
|
工作温度
|
耐高温
|
湿度
|
介质条件
|
工作电源
|
|
-20~ +40℃(可连续运转)
|
100°C (可连续20小时)
280°C(可连续60分钟)
|
小于90%
|
空气
|
三相/380V/50Hz
|
三、产品应用
风机可广泛应用于宾馆、饭店、礼堂、影剧院、地下室、厂矿企业、办公楼等场所通风换气。
四、产品配置
5.1标准配置
●叶轮;●支架;●集流器;
●消声箱体;
●进出法兰口;
●电机;
5.2备选件及附件(订货时注明是否购买)
※减震设备;
※控制箱;
※对接法兰;
※消声器;
五、产品加工工艺
5.1.风机叶轮、机壳为优质钢板，全部模具化生产，采用焊接成形，叶轮经动、静平衡校正，其平衡精度不大于5.6级。
5.2. 风机消声型箱体采用框架、箱板拼装设计，框架采用先进的金属冷弯机组一次拉伸成型的钢框架(也可根据用户需要采用铝合金型材框架)，箱板的外板为彩涂板，表面清洁美观、耐腐蚀性强，内层为镀锌消声微穿孔板或镀锌板，夹层可采用超细玻璃棉、防火保温板、聚苯乙烯复合板等经发泡工艺处理，可进一步降低噪声。产品可进行现场拆装。
