—、产品概述

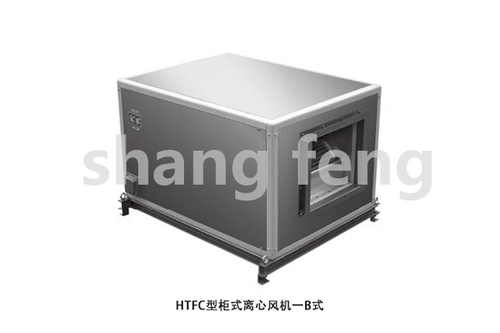

1.1.HTFC型柜式离心风机是一种高效率、低噪声箱式离心风机。产品由低噪声前倾多翼离心风机、电机、轴承、传动件、消声型箱体等组成。根据安装位置的不同，提供12种不同的角度的进出风口位置，以满足用户不同的安装需要。根据消防与通风的不同要求分A式和B式两种类型，A式电机装在箱体外，用于消防排烟，根据CCCF细则规定，命名为“离心式消防排烟风机”，并经国家消防合格评定中心按GA211-2009《消防排烟风机耐高温试验方法》进行耐高温试验，并取得CCCF认证,风机能在280℃高温条件下连续运行60分钟，B式电机装在箱体内，用于通风换气。

1.2.风机按直径分为9"~40"十二种规格，系列风量为1650~112619m3/h， 全压为152~1124Pa。HTFC型柜式离心风机经不断的改进和开发，现可分为Ⅰ、Ⅱ两种类型，其中Ⅰ型为单速型，Ⅱ型为双速，配用双速电机，实现两档调速，可满足用户对不同工况点性能调节的需要。风机也可配用变频电机和变频控制器，实现变频调速，建议调节频率锁定在范围25Hz ~ 50Hz。

1.3.为适应防爆环境需要，风机可做成防爆风机，防爆等级为EXdlIIBT4，适用于易燃、易爆气体的场所。

1.4.为适应不同场所噪声的要求，风机均可配不同长度的消声器，也可将风机消声型箱本加厚，以降低风机噪声。

1.5.风机可加配初效、中效或高效过滤器，以提高空气的清洁度，配置过滤器时应考虑实际压力损耗，并需适当增加风机箱体长度。





二、产品工作条件

三、产品应用

风机可广泛应用于宾馆、饭店、礼堂、影剧院、地下室、厂矿企业、办公楼等场所通风排烟，特别适用于需要低噪声、大风量通风排烟的场所。



四、产品配置



4.1标准配置

● 叶轮;

● 机芯(机壳、集流器、支架);

● 电机;

● 轴承;

● 主轴;

● 皮带轮、皮带;

● 皮带罩(仅A式);

● 消声型箱体;

● 电机调节道轨;

● 进出口法兰。



4.2备选件及附件(订货时注明是否购买)

※ 减振设备;

※ 消声器;

※ 过滤器;

※ 控制箱;

※ 对接法兰;

※ 电机防雨罩(仅A式)。



五、产品加工工艺

5.1.风机叶轮、机壳为优质镀锌板，全部模具化生产，采用铆接、咬接等手段，表面清洁平整、不存在焊接变形现象，叶轮经动、静平衡校正，其平衡精度不大于4.0级。

5.2.风机消声型箱体采用框架、箱板拼装设计，框架采用先进的金属冷弯机组一次拉伸成型的钢框架(也可根据用户需要采用铝合金型材框架)，箱板的内外板材质为彩涂板，表面清洁美观、耐腐蚀性强，夹层填充材料采用可发性聚苯乙烯、EPS防火保温板复合板(限于消防排烟)等，可进一步降低噪声。产品可进行现场拆装。

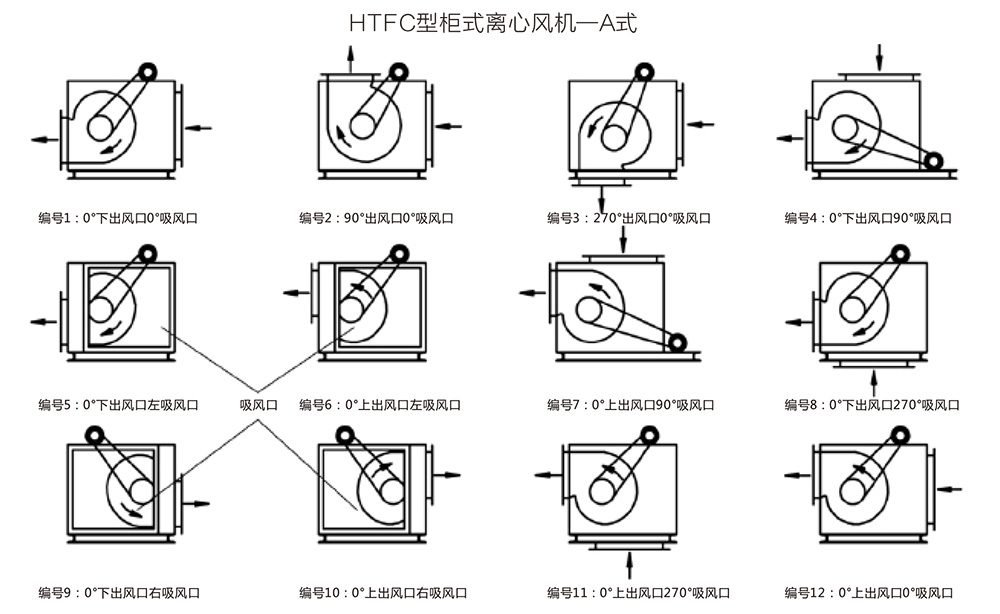

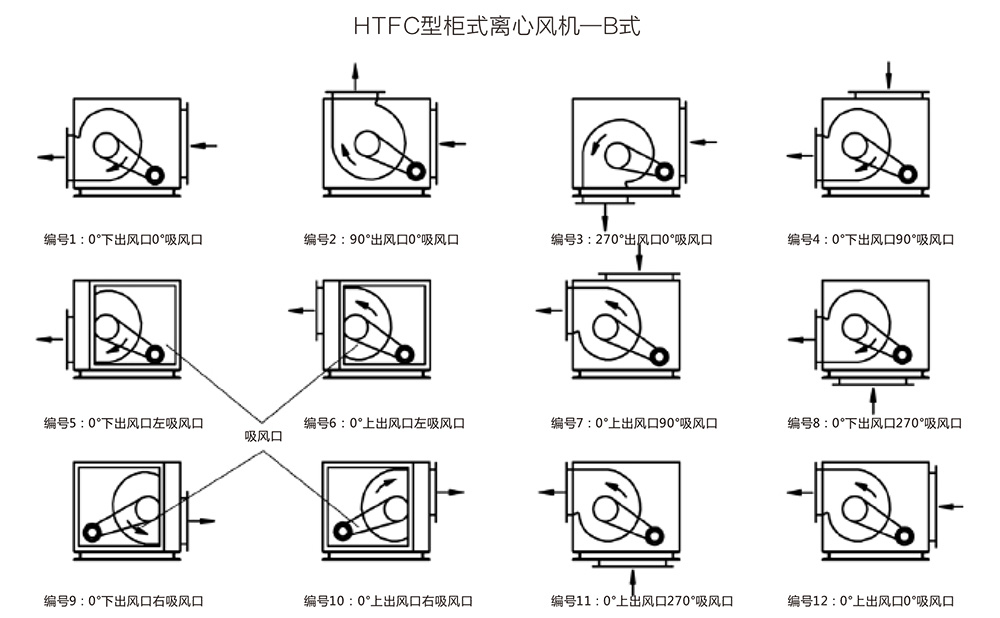

六、HTFC-V柜式离心风机风机位置图

注: A式安装,风口编号为1,2,3,5,6,8, 9, 10.11 , 12的情况下,电机机座号≤132时,电机默认放置在机箱顶部;电机机座号> 132时,电机默认放置在箱体底座上。如需放置在其它位置,请询工厂,并在订货时注明。

A式安装，风口编号为4，7的情况下，无论电机机座号大小，电机放置在箱体底座上。

备注:本公司根据用户不同需求,可制作12种风口位置以外的形式。
