一、ZT型风机专用橡胶减振器概述

ZT型风机专用橡胶减振器是根据橡胶动力学特性研制而成的新型减振器，采用耐油橡胶硫化成形。结构受力性能优越，稳定性好，耐油性强，使用安装方便，适应范围广。适宜于大于600转/分的风机基础隔振降噪。



二、ZT型风机专用橡胶减振器外形尺寸及技术参数



三、ZT型风机专用弹簀减振器概述

3.1.ZT型风机专用弹簧减振器按“低频大阻尼隔振器”设计原则，采用多个压缩螺旋弹簧并连，提高产品稳定性能。阻尼材料采用金属丝网，不但能增加阻尼系数，而且可延长使用寿命，为便利安装，隔振器上下端面套置橡胶衬垫，增大磨擦系数，可直接放置在隔振台座与支承结构之间，一般不需要连接固定。若用户提出隔振设备与减振器需连接固定时，隔振器上端可配螺栓装置，下端配固定底板。因此，ZT型风机专用弹簧减振器具有结构合理，安装方便，频率低，阻尼大，隔振降噪效果明显等特点，是一种通用性预压缩阻尼弹簧减振器。3.2.ZT型风机专用橡胶减振器共7种规格，单只垂向荷载自60kg-580kg，自振频率2.76Hz~3.48~Hz，阻力比0.1，该系列弹簧减振器不但可用于风机专用，还可适用于水泵、 冷水机组、空调机组等机械设备的积极隔振和各类精密仪器仪表的隔振。

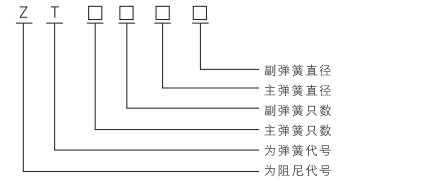

四、ZT型风机专用弹簧减振器型号说明

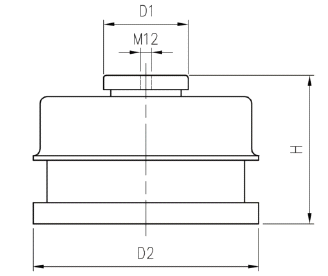

五、ZT型风机专用弹簧减振器外形尺寸及技术参数

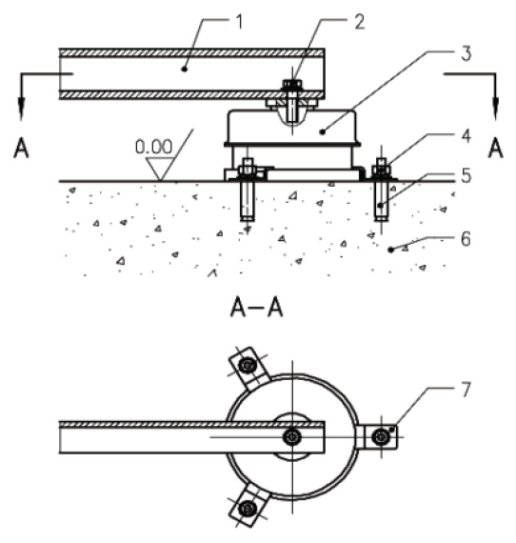

六、ZT型风机专用弹簀减振器安装示意图

1、风机支架:

2、螺栓(螺杆弹坠+平垫)

3、减振器

4、螺母+弹坠+平垫

5、铁膨胀螺

6、混泥土基础

7、减振器压板



安装方式一:ZT型风机专用弹簧减振器带压板安装示意图(基础为混泥土)

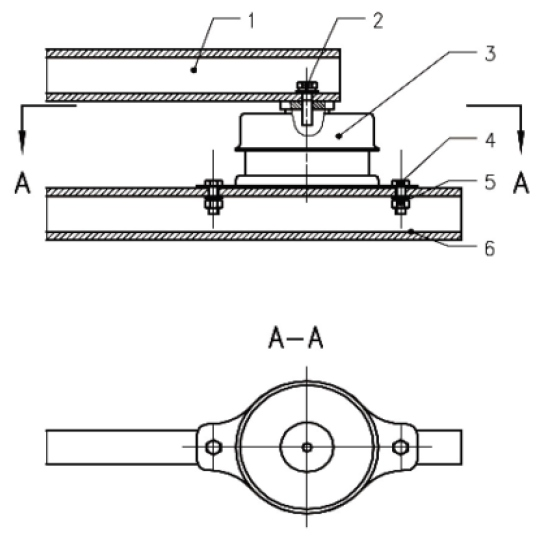

ZT型风机专用弹簀减振器安装示意图





1、风机支架

2、螺栓(螺杆弹坠+平垫)

3、减振器

4、螺栓

5、螺栓(平垫+弹坠+螺母)

6、槽钢支架



安装方式二:ZT型风机专用弹簧减振器带压板安装示意图(基础为槽钢支架)

注:用户在订货时请注明基础类型,若不注明概以带压板方式供货
