一、产品概述

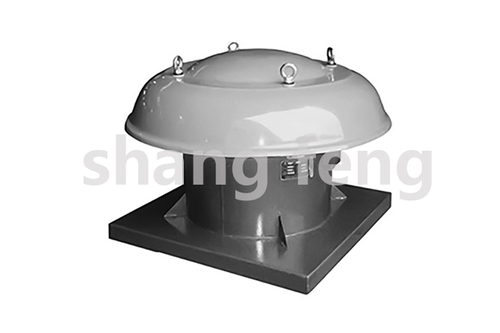

1.1.HTF-W型轴流式消防排烟屋顶风机，其基本形式为轴流屋顶式结构，电机采用耐高温电机，产品按GA211-2009《消防排烟风机耐高温试验方法》进行耐高温试验，通过公安部消防产品合格评定中心3C强制性认证，可在介质温度280℃。高温条件下连续运转60分钟以上，100℃温度条件下连续20小时/次不损坏，可通风排烟两用。
1.2.产品分类
HTF-W消防屋顶排烟风机按直径分为500~1800mm，14种规格，风量为6000~135000m3/h，全压为110~300Pa。按调速方式分单速、双速、变频(风机电机采用变频电机，配变频控制器，实行变频调速，以适应不同工况需要，建议调节频率锁定在25Hz~50Hz)。为适应防爆环境需要，风机可做成防爆风机，防爆等级为EXdIIBT4。
1.3.风机根据用户需要可配手动或电动调节阀门、自垂百叶等。
二、产品工作条件
| 工作温度 |
耐高温 |
湿度 |
介质条件 |
工作电源 |
| -20~+45℃(可连续运转) |
100℃(可连续20小时) 280℃(可连续60分钟) |
小于99% |
空气 |
三相380V/50Hz |
三、产品应用
风机可广泛应用于高屋建筑、工矿企业、电站、车站、体育馆等通风排烟场所。
四、产品配置
4.1标准配置
●叶轮;
●机壳(风筒、电机支架);
●电机;
●底脚;
●安全网
4.2备选件及附件( 订货时注明是否购买)
※自垂百叶;
※控制箱;
※防鸟网;
五、产品加工工艺
5.1、风机叶轮:固定角度屋顶风机风机叶轮十字架为钢制冲压下料，液压成形，叶片为铝合金冲压后液压成形，叶片与十字架铆接装配成形;可变角度屋顶风机叶轮十字架为铝压铸成型，叶片为铝合金冲压后液压成形。叶轮经静、动平衡校正，平衡精度不大于G5.6级。
5.2、外筒法兰为采用整体旋压翻边而成。
