一、产品概述

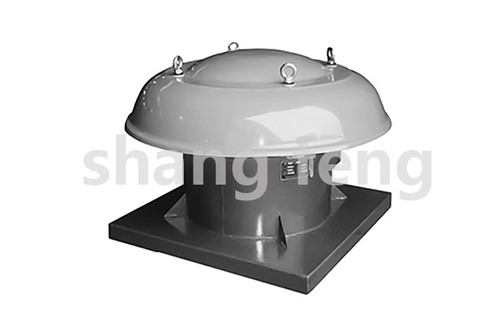

1.1. DWT-I型轴流式屋顶风机，其叶型设计原理与DZ型轴流风机相同，采用宽叶片大弦长空间扭曲、倾斜式叶形，可在低速运行时达到所需风量、风压，从而降低风机噪声。

1.2.风机按叶轮直径分为300~2400mm，17种规格，风量为1500~200000m3/h，全压为60~320Pa，机号大于等于12#的风机叶片可制成叶角可调，满足不同工况需要，实现节能降噪。按调速方式分单速、双速、变频(风机电机采用变频电机，配变频控制器，实行变频调速，以适应不同工况需要，建议调节频率锁定在25Hz~50Hz)。为适应防爆环境需要，风机可做成防爆风机，防爆等级为EXdIIBT4。

1.3.风机根据用户需要可配手动或电动调节阀门、自垂百叶等。



二、产品工作条件

工作温度: -20~+45℃;

湿度:小于99%;

介质条件:

●常规型:非腐蚀、非易燃、易爆气体(含尘量不超过100mg/m3) ;

●防爆型:非腐蚀含有易燃、易爆气体(含尘量不超过100mg/m3);

●防腐型:有腐蚀性气体(无任何粉尘)。

工作电源:三相380V/50Hz。


三、产品应用

风机可广泛应用于高屋建筑、工矿企业、电站、车站、体育馆等中低压、大流量通风换气。



四、产品配置

4.1标准配置

●叶轮;

●机壳(风筒、电机支架);

●电机;

●底脚;

●玻璃钢风帽;

●安全网



4.2备选件及附件( 订货时注明是否购买)

※自垂百叶;

※控制箱;

※防鸟网;



五、产品加工工艺

5.1、风机叶轮:固定角度屋顶风机风机叶轮十字架为钢制冲压下料，液压成形，叶片为铝合金冲压后液压成形，叶片与十字架铆接装配成形;可变角度屋顶风机叶轮十字架为铝压铸成型，叶片为铝合金冲压后液压成形。叶轮经静、动平衡校正，平衡精度不大于G5.6级。

5.2、 钢制屋顶风机机壳采用整体旋压翻边而成，玻璃钢屋顶风机机壳为玻璃钢一次成形，风机风帽为玻璃钢一次成形。
