—、产品概述

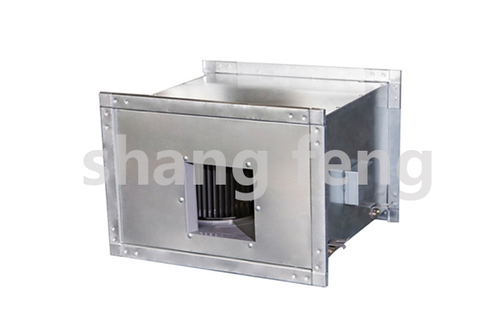

1.1. GDF型离心式管道风机，叶轮为前倾式多翼离心叶轮，单面吸风，风机设计成水平进出，方.形进出风口可直接与风管联接。风机电机为空调专用电机，整机具有噪声低，运转平稳，使用寿命长等特点。
1.2. 风机按直径分为180~560mm二十种规格。系列风量为160~9100m3/h， 全压为73~578Pa。
1.3. 为适应不同场所噪声的要求，分为:
● 普通型:其全部材料为镀锌钢板通过咬口或铆接成形;
● 消声型:其风机部分为镀锌钢板通过咬口或铆接成形，机壳内贴消声棉。
1.4. 风机可配用变频电机和变频控制器，实现无级调速，建议调节频率锁定在25Hz~ 50Hz。为适应防爆环境需要，风机可做成防爆风机，防爆等级为EXdIIBT4。
二、产品工作条件
|
工作温度
|
湿度
|
介质条件
|
工作电源
|
单项
|
|
-20~ +40℃(可连续运转)
|
小于90%
|
空气 (含尘量不超过100mg/m3)
|
三相380V/50Hz
|
220 V/50Hz (部分型号) |
三、产品应用
风机可广泛应用于宾馆饭店、会议室、办公楼、公共侧所、商场等通风换气之用。
四、产品配置
4.1标准配置
● 叶轮;
● 消声棉(仅消声型) ;
● 机壳(机壳、集流器、支架);
● 电机;
● 防护网;
4.2备选件及附件(订货时注明是否购买)
※ 减振设备;
※ 消声器;
※ 控制箱;
※ 对接法兰;
五、产品加工工艺
5.1、风机叶轮为优质镀锌钢板，全部模具生产，经咬口成形。叶轮经静、动平衡校正，平衡精度不大于G4.6级。
5.2、风机机壳为为优质镀锌钢板，经数控折弯机折边成形，与进出口法兰用自攻螺钉连接装配成形，方便拆装，消声型风机机壳内贴消声棉。
