一、产品概述

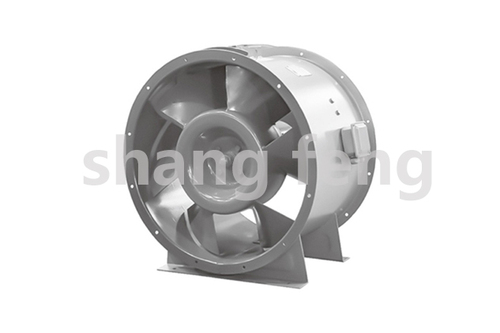

1.1.HTF型轴流式消防排烟风机，其基本形式为轴流式结构，电机采用耐高温电机，产品按GA211-2009《消防排烟风机耐高温试验方法》进行耐高温试验，通过公安部消防产品合格评定中心3C强制性认证，可在介质温度280℃高温条件下连续运转60分钟以上，100℃温度条件下连续20小时/次不损坏，可通风、排烟两用。

1.2.产品分类

HTF-1型，按直径分为300~1600mm，19种规格，风量为1600~140000 m3/h，全压为50~1000Pa; HTF-II型，按直径分为500~1500mm，13种规格，风量为3500~110000 m3/h，全压为90~900Pa; HTF-1II型 (叶轮为斜流式)，按直径分为300~1400mm，16种 规格，风量为1400~100000m3/h，全压为90~1500Pa;HTF-IV型(叶轮为斜流式)，按直径分为400~1400mm，14种规格，风量为2500~100000m3/h，全压为90~1300Pa。按调速方式分为单速、双速、变频(风机电机采用变频电机，配变频控制器，实行变频调速，以适应不同工况需要，建议调节频率锁定在25Hz~50Hz)。为适应防爆环境需要，风机可做成防爆风机，防爆等级为EXdIIBT4。

1.3.为适应不同场所噪声的要求，风机均可配不同长度的消声器。



二、产品工作条件

三、产品应用

风机可广泛应用于高屋建筑、工矿企业、宾馆、饭庄、博物馆、体育馆、地下室等通风排烟场所。



四、产品配置

4.1标准配置

●叶轮;

●机壳(外筒、导叶、内筒、电机支架) ;

●电机;

●底脚;



4.2备选件及附件(订货时注明是否购买)

※减振设备;

※网罩;

※控制箱;

※对接法兰;



五、产品加工工艺

5.1、风机叶轮为钢制，轮毂液压拉伸成型，叶片冲压后液压成形，叶片与轮毂焊接装配成形。叶轮经静、动平衡校正，平衡精度不大于G5.6级。

5.2、外筒法兰为采用整体旋压翻边而成。
