一、产品概述

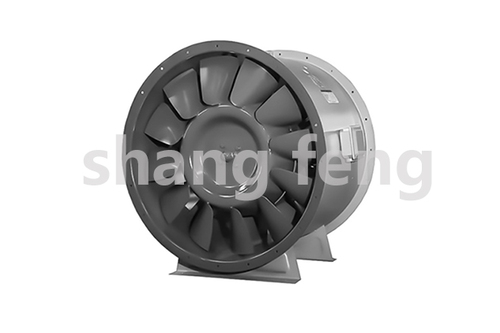

1.1. GXF型斜流风机，其叶轮轮毂为锥形，轮毂进口直径相对较小，使子午面上的气流加速，避免了叶轮与后导有较大凸台所造成的气流分离，从而使风机可获得高效率和低噪声。由于风机流道中的气流轴向速度增大，促使静压梯度减小，避免了气流脱离，得到了较高的压力系数。

1.2. GXF单速，按直径分为300~1400mm，16种规格，风量为1400~100000m3/h，全压为90~1500Pa; GXF双速，按直径分为400~1400mm，14种规格，风量为2500~100000m3/h，全压为90~1300Pa。按调速方式分单速、双速、变频(风机电机采用变频电机，配变频控制器，实行变频调速，以适应不同工况需要，建议调节频率锁定在25Hz~50Hz)。为适应防爆环境需要，风机可做成防爆风机，防爆等级为EXdIIBT4。

1.3. 为适应不同场所噪声的要求，风机均可配不同长度的消声器。





二、产品工作条件

三、产品应用

风机可广泛应用于工矿企业、宾馆、饭庄、博物馆、体育馆等通风换气场所，最适用于管道加压、送风和排风及高层建筑、-般建筑的通风换气之用。



四、产品配置

4.1标准配置

●叶轮;

●机壳(机壳、集流器、支架) ;

●电机;



4.2备选件及附件(订货时注明是否购买)

※减振设备;

※网罩;

※控制箱;

※消声设备;



五、产品加工工艺

5.1.风机叶轮为钢制，轮毂液压拉伸成型，叶片冲压后液压成形，叶片与轮毂焊接装配成形。叶轮经静、动平衡校正，平衡精度不大于G5.6级。

5.2.外筒法兰为采用整体翻边旋压而成。
